安装教程

相关说明

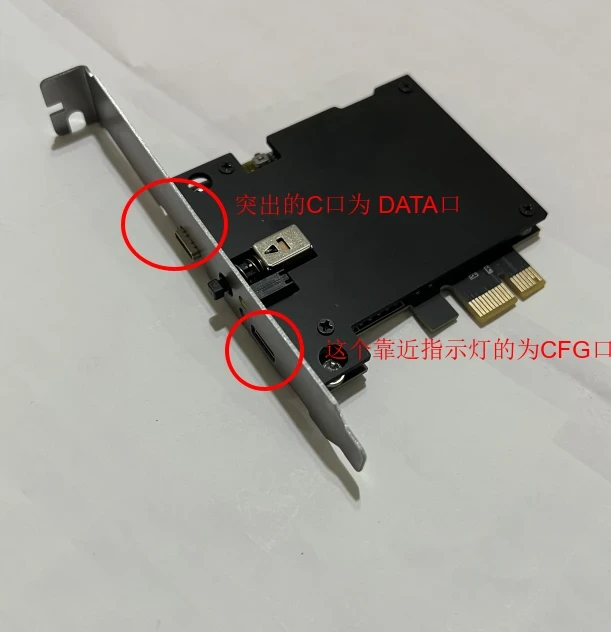

① DATA 口：位于背后凸起挡板的 Type-C 接口，用于与副机进行数据传输。凸出的设计便于安装和拔插数据线，方便识别。🔌

② CFG 口：仅用于固件更换或设置。板子发出前已经烧录好固件，因此基本不会使用到此接口。

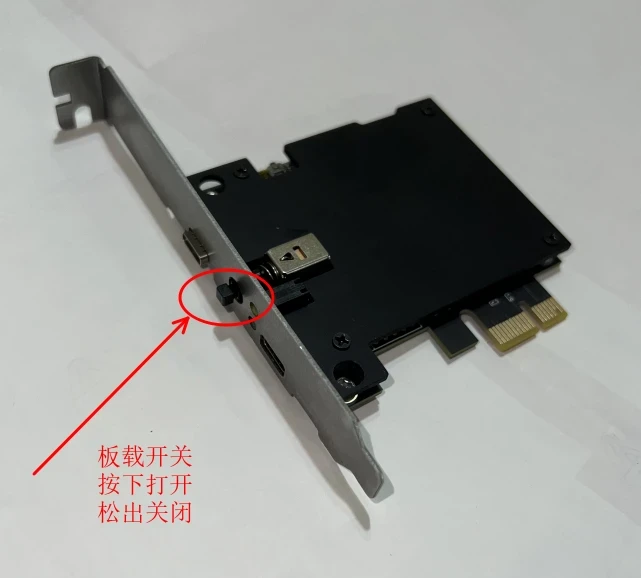

③ 断电开关：按下开启，松开关闭。必须在电脑和设备断电的情况下操作此开关。🔘

④ 电源指示灯：正常情况下，开机后常亮。如果不亮，请检查断电开关是否关闭。💡

⑤ 自检灯：电脑开机后会闪烁几下以自检板子是否正常，检测正常后自检灯熄灭。🕵️‍♂️

⑥ 状态指示灯：正常情况下开机后会闪烁几下然后常亮。如果一直闪烁，可能是 PCI 通道冲突，请参考故障处理教程。🚨

⑦ 重置按钮：仅用于工程调试，平时请勿按下，以免出现问题。🔄

⑧ 辅助安装槽：用于辅助安装。在安装板子时，将其对准 PCIE 卡槽后，手指放在辅助安装槽，用力向下按压，使板子安装更稳固。🛠️

⑨ 可调挡板安装孔：如果板子挡板在机箱上固定时出现错位现象，可通过调节此孔的固定螺丝位置来对准并固定板子。🔧

安装准备

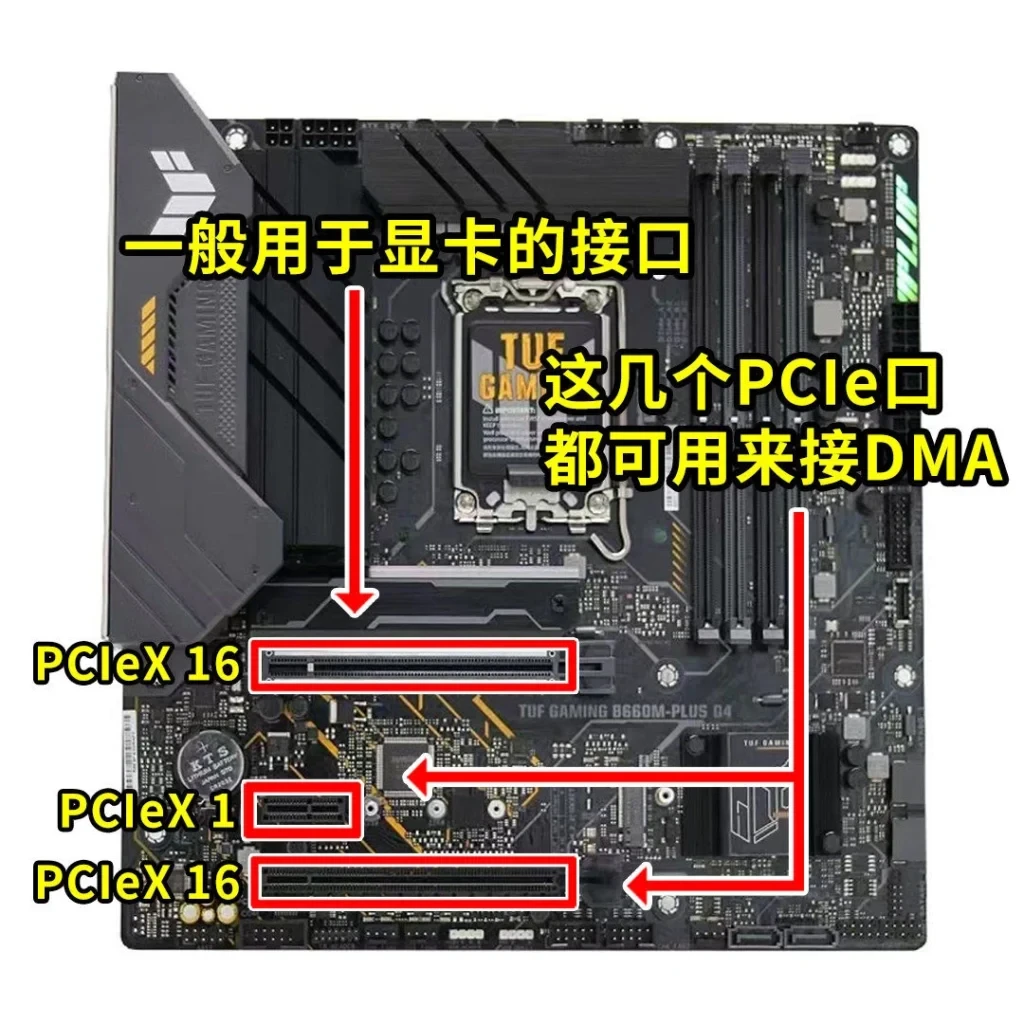

安装位置

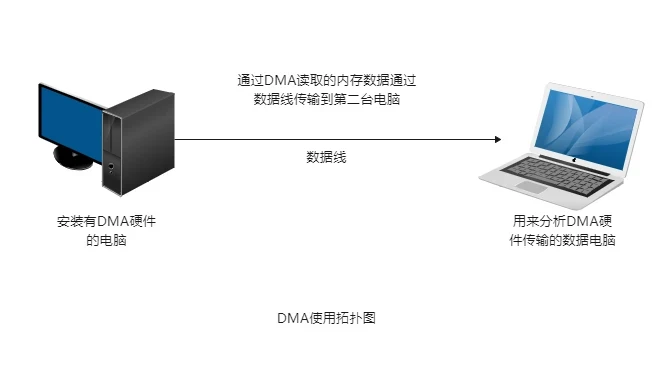

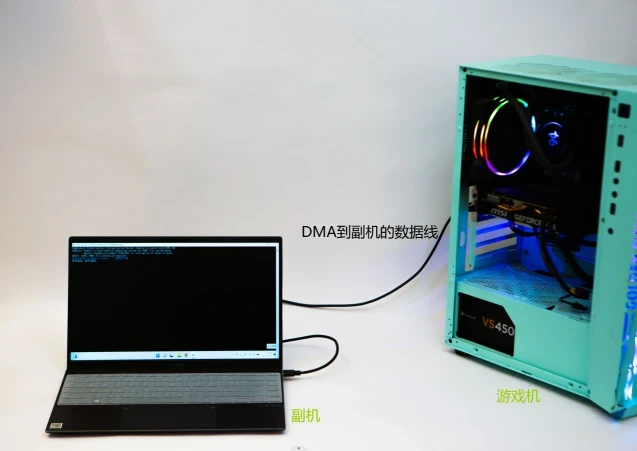

DMA 链接展示

安装教程

• 将游戏机关机。🎮

• 【对于不带开关的 DMA，请忽略】 对于带开关的 DMA，先将其打开，通常按钮按下为开，松开为关。

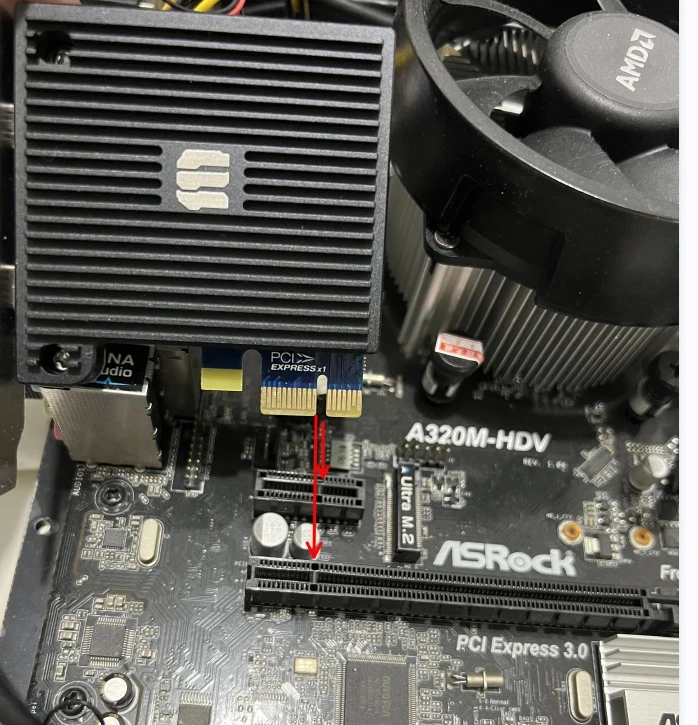

• 将 DMA 插入游戏电脑的 PCIE 卡槽，选择方便的卡槽即可，如 PCIE X16 、 PCIE X4 或 PCIE X1 。确保 DMA 完全插入卡槽，将板子的缺口对准 PCIE 卡槽的凸起位置，直接插到底。

• 使用螺丝将 DMA 固定在机箱上，可参考显卡的固定方法。🔩

• 将数据线的一端插入 DMA 的 DATA 口。

• 将数据线的另一端插入副机的 USB 口，优先选择副机的 type-C 口或 USB 3.0 口 （蓝色接口） 。确认 DMA 固定好后，可以恢复电脑并开机正常使用。💻（只要板子安装好，开机顺序都没关系，只要不带电插 DMA 就行。）
