产品图片：

相关视频教程

读取参数视频教程

注入参数视频教程

使用教程

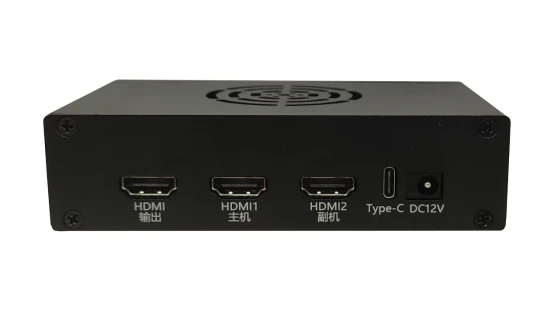

接口说明：

【 HDMI 输出】：连接主显示器 （玩游戏的主屏幕）

【 HDMI1 主机】：连接主机显卡 （玩游戏的电脑）

【 HDMI2 副机】：连接副机显卡

【 Type-C 】：升级程序和注入 EDID

【 DC12V 】：电源线供电 （默认 12V2A）

指示灯说明：

【 D1 】：电源灯 （长亮正常）

【 D2 】：融合功能开/关指示灯 （长亮融合功能开，不亮融合功能关）

【 H2 】：HDMI2 副机输入信号灯 （长亮正常）

【 H1 】：HDMI1 主机输入信号灯 （长亮正常）

按键功能说明：

【 Power 】：电源开关

【 K1 】：短按一下：轮回切换分辨率，1920*1080 、 2560*1440 、 3840*2160 、 2560*1080 、 3440*1440，出厂默认 1920*1080

长按三秒 （按住直到显示）：屏幕左上角显示当前分辨率和刷新率，上为主机信息，下为副机信息

【 K2 】：短按一下：轮回切换上层抠图强度，0-20 级共 21 个档，出厂默认 0（0 也抠图）

【 K3 】：短按一下：恢复上层抠图强度到出厂默认 0

【 K4 】：短按一下：开/关融合功能，单独显示副机画面

其他功能说明：

即插即用、自动待机、记忆保存、温控散热、原画输出、极低延迟。

使用教程：

1. 读取显示器 EDID

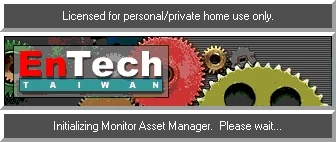

（1） 电脑主机显卡用 HDMI2.0 或 HDMI2.1 线连接主显示器，然后安装 MonitorAssetManager，文件名为 mi_setup.exe，安装完之后运行 MonInfo.exe，，等待打开……

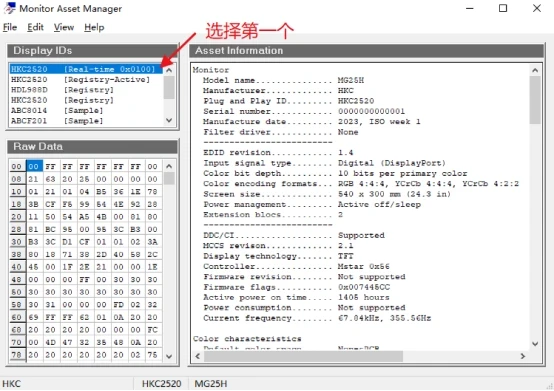

（2） 打开后选择第一个，

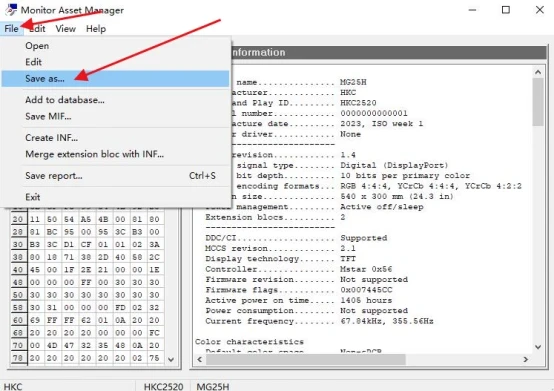

（3） 选择 File，点击 Save as...，

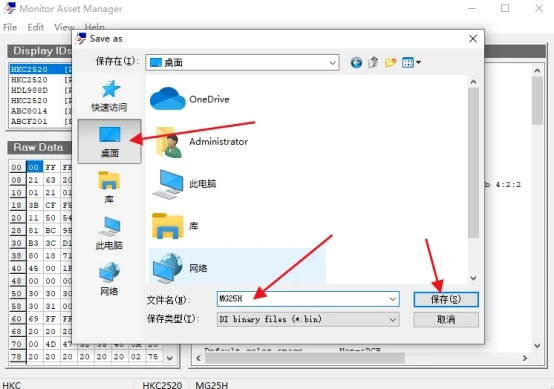

（4） 选择保存位置，点击保存就能读取 EDID 的 Bin 文件，

2. 注入 EDID 到融合器

（1） 保存 Bin 文件之后，将 Type-C 线插入融合器的 Type-C 口，另一头 USB 连接刚刚保存 Bin 文件的电脑，融合器插入电源，然后融合器开机

（2） 打开 【注入工具】，

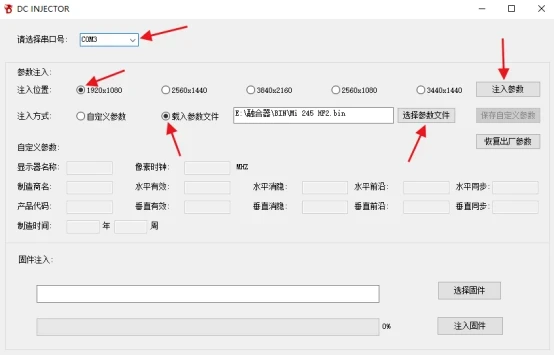

（3） 打开之后选择串口号，选择注入位置 （按主显示器分辨率），选择注入方式为 【载入参数文件】，选择参数文件 （之前读取保存的 Bin 文件），最后点击 【注入参数】，等待注入，注入过程中会黑屏，完成会提示注入参数成功，注入成功后拔掉 Type-C 线，连接 HDMI 线即可使用。

（4） 使用之前设置主机和副机的刷新率，右键桌面打开 【显示设置】，检查分辨率是否正确，拉倒下方打开 【高级显示设置】，选择显示器 （型号是刚刚注入的显示器型号），在下方刷新率设置成您的显示器最优刷新率。
